工場稼働モニタリングシステム

ファクモニ
FacMoni

スタッフの改善意識が向上する「現場力」アップツール!!

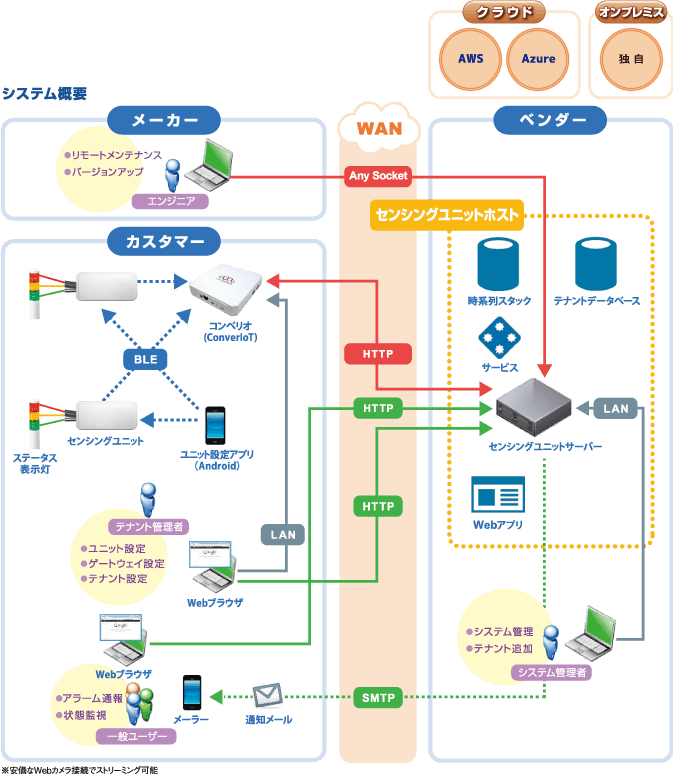

ファクモニ システム概要

システム概要

●「ファクモニ(FacMoni)」は工場(生産・設備)稼働状況をモニタリングするシステムです。
●IoT/M2M Gateway 通信変換「コンベリオ(ConverIoT)」が収集した、各「センシングユニット(BLE)」の信号状態を「ファクモニ(FacMoni)」ファクモニホストで受信し、時系列スタック・データベースなどに保存します。
●保存された「センシングユニット(BLE)」の信号状態を「一覧表」・「ガントチャート」・「稼働率推移グラフ」で確認できます。
●「アラーム通知」の設定により、登録した「メールアドレス」へアラーム要因をメール配信できます。
●クラウドまたはオンプレミスに登録されているシステム情報を遠隔から閲覧できます。

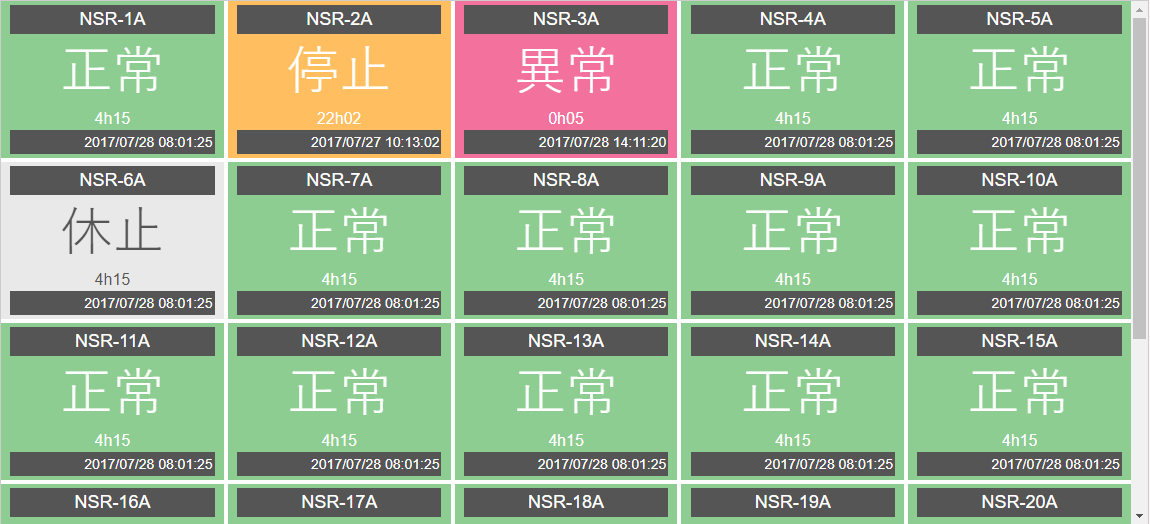

システムホーム(トップ画面)

システムホーム(トップ画面)

【表示色説明】赤:異常(Alarm)/ 黄:停止(Stop)/ 緑:稼働(Run)/ 灰:休止(Pause)

●【コンベリオ(ConverIoT)】1台に対して、センシングユニット(BLE)を最大12台接続することができます。
●【ファクモニ(FacMoni)】はサーバー能力にも因りますが、数十台の【コンベリオ(ConverIoT)】を接続・表示可能です。
●システムホーム(トップ画面)では、各センシングユニット(BLE)の状態を「異常>停止>稼働」の優先順位で表示します。

システムホーム(マス)説明

ステータス一覧のレイアウトを主導で任意設定することができる「手動モード」をご用意しています。各マスに下記項目を表示することが可能です。

●「表示フィールド1」「表示フィールド2」:固定文字列の表示可能
●「カウンティングユニット」

システムホーム(マス)説明
【1】アセット名

装置名等を記載出来ます。

【2】表示フィールド1

生産機種名等を記載出来ます。

【3】表示フィールド2

生産Lot名等を記載出来ます。

【4】ステータス

稼働・停止・異常を表示します。

【5】ステータス累計時間

ステータスが切り替わった時間経過を表示します。

【6】カウント表示(オプション機能)

カウンティングユニットの回数を表示します。

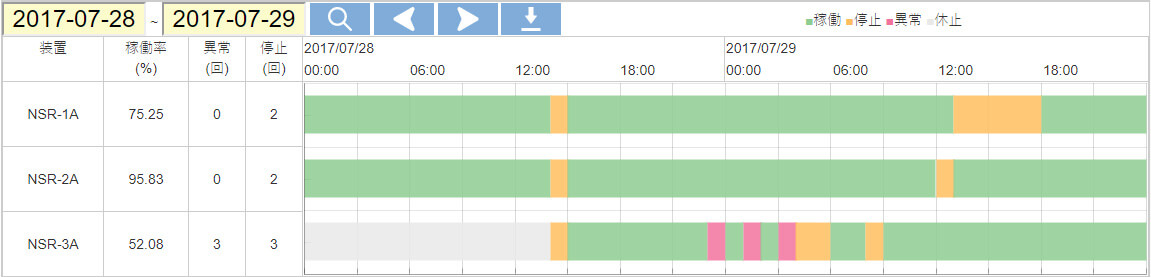

ガントチャート(チャート画面)

ガントチャート(チャート画面)

●基本動作として、「異常」「停止」「稼働」の3信号をモニタリングし、時系列データを表示確認できます。
●システムホーム(トップ画面)からガントチャート(チャート画面)を表示できます。
●ガントチャート(チャート画面)では、各センシングユニット(BLE)のステータス3信号による、稼働状況を上表の通り示します。
・「ガントチャート」は接続されたセンシングユニット分のガントチャートをスクロールで確認できます。
※接続数により、サーバーの性能改善が必要になる場合があります。
・「ガントチャート」の表示開始日と表示終了日を入力し表示範囲を変更できます。

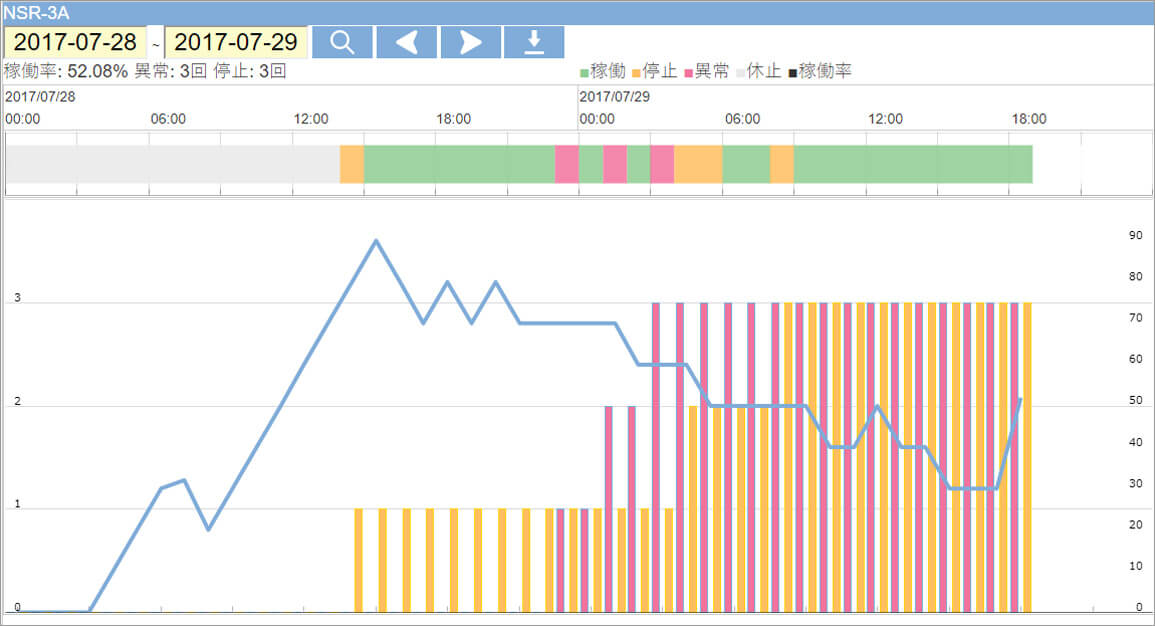

稼働率推移(グラフ画面)

稼働率推移(グラフ画面)

■「稼働率」:(稼働-停止-異常)/稼働時間
■「異常」:異常発生数
■「停止」:停止発生数

●システムホーム(トップ画面)から稼働率推移(グラフ画面)を表示を変更します。
●稼働率推移(グラフ画面)は、各センシングユニットのステータス3信号による、「稼働率」・「異常発生数」・「停止発生数」を上表の通り示します。

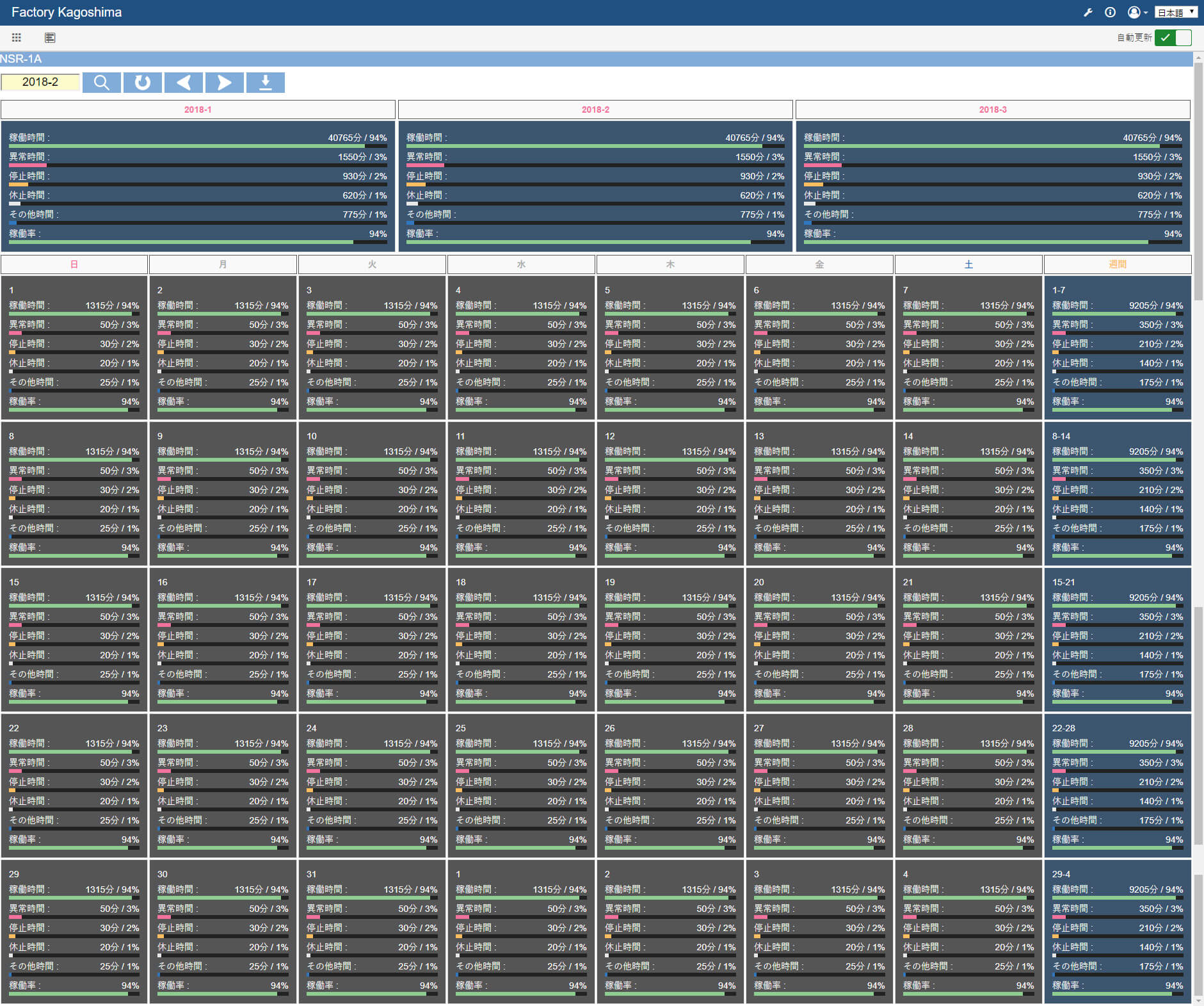

月間稼働カレンダー

月額稼働カレンダー

対象アセットの月間稼働状況をカレンダーとして表示することができます。稼働チャートにボタンを追加し、そのクリック処理で遷移します。また、月間稼働カレンダー上の日付をクリックすることで、稼働チャートへ戻り当該日付を表示します。

●主な機能

対象アセットの月間稼働状況をカレンダーとして表示

  • ・表示月選択
  • ・データダウンロード
  • ・集計対象、期間
  • ・日毎集計
  • ・週間集計
  • ・月間集計

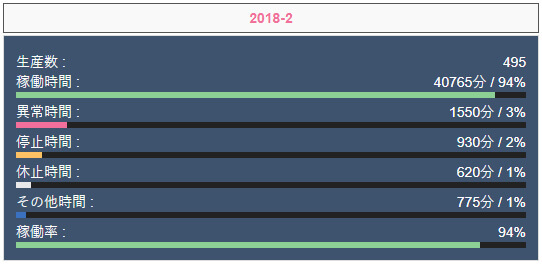

  • 月間集計
    月間集計
  • 日毎集計
    日毎集計
  • 週間集計
    週間集計

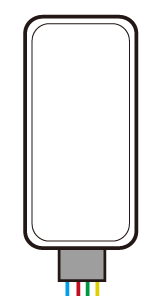

オプションユニット

オプションユニット

◆装置群の異常(Alarm)要因を特定・集計するため、各「周辺装置」の異常(Alarm)信号を最大3信号を「ファクターユニット」へクリップすることができます。※サーバーアプリ開発中
◆装置の稼働(ショット)信号を「カウンタユニット」でクリップすることにより、生産数量を推移を確認できます。
